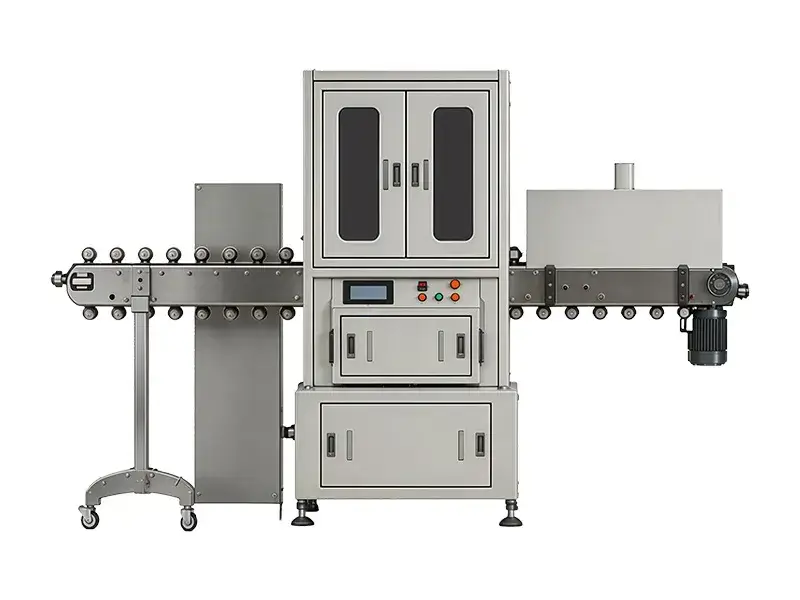

SRL-H80 Aplicador horizontal de mangas termoencogibles
El aplicador horizontal de mangas termoencogibles SRL-H80 está diseñado para productos pequeños, estrechos o alargados que requieren un transporte estable durante la aplicación de la manga. A diferencia de los equipos verticales, los productos se desplazan en posición horizontal mientras la película termoencogible se alimenta desde un rollo, se corta a la longitud requerida y se coloca sobre cada unidad antes del proceso de contracción.
- Velocidad máxima: 4.800 uds/h
- Longitud de manga: 20–350 mm
- Materiales de película: PVC, PET, OPS
- Construcción: Acero inoxidable SUS304
Aplicaciones

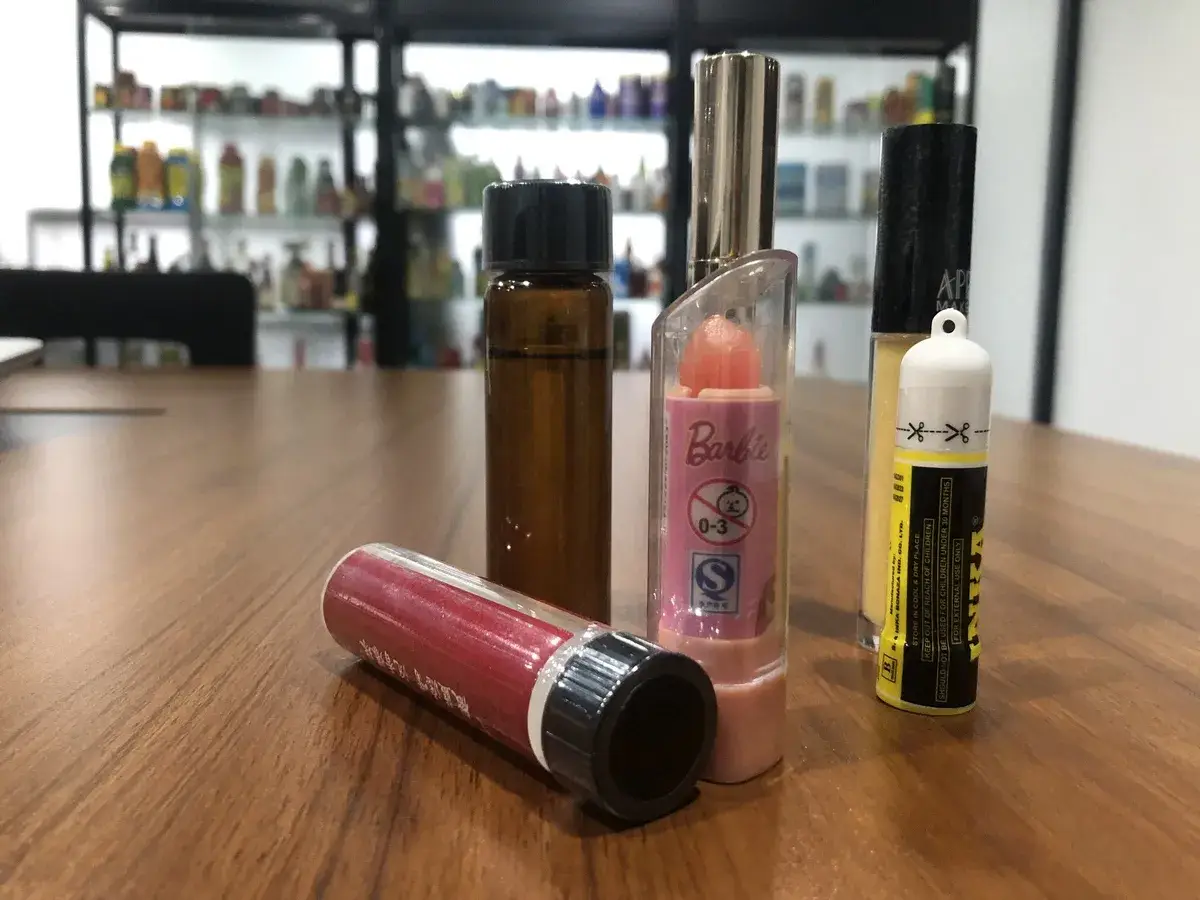

- Cosmética y cuidado personal
- Farmacéutica y salud
- Productos domésticos
- Alimentos y bebidas
Especificaciones técnicas
| Capacidad de alimentación | Longitud de manga | 20–350 mm |
| Velocidad de aplicación | 4.800 uds/h | |
| Material de manga | PVC / PET / OPS | |
| Espesor de manga | 0,03–0,13 mm | |
| Requisito de circunferencia de manga | Circunferencia de manga ≤ circunferencia del producto + 4 mm | |
| Tasa de producto cualificado | 99,9% | |
| Precisión de corte de manga | ±0,1 mm | |
| Deformación por contracción de manga | ±0,5 mm | |
| Dimensiones de máquina | 4000 × 1600 × 1700 mm | |
| Peso de máquina | 750 kg | |
| Alimentación eléctrica | Trifásica 380 V, 50/60 Hz (personalizable) | |
| Consumo total de energía | 3 kW (sin incluir la potencia del túnel de contracción) | |
Características principales
- Transportador horizontal para productos pequeños y estrechos
- Ajuste rápido para diferentes tamaños de producto y longitudes de manga
- Pantalla táctil PLC con almacenamiento de configuraciones y visualización de fallos
- Sistema opcional de inspección visual para comprobar la posición de la manga y el corte
- Compatible con películas termoencogibles PVC, PET y OPS
- Estructura fabricada en acero inoxidable SUS304
- Protecciones de seguridad y botón de parada de emergencia
- Funcionamiento con bajo nivel de ruido
Cómo funciona la aplicación de mangas
- Los productos entran al aplicador en posición horizontal
- La película termoencogible se desenrolla y pasa por el sistema de corte
- La película se corta según la longitud configurada
- Cada manga se coloca sobre el producto
- Los productos con manga pasan al túnel de contracción posterior
Características
- El transportador horizontal proporciona un soporte estable para productos pequeños o de diámetro reducido que son difíciles de transportar en posición vertical.
- El equipo permite ajustes para diferentes tamaños de producto y longitudes de manga, facilitando los cambios de formato.
- Las configuraciones pueden almacenarse mediante la pantalla táctil PLC para facilitar los ajustes durante la operación.
- El sistema opcional de inspección visual permite detectar problemas de posición de manga o irregularidades de corte durante la producción.
- Puede trabajar con películas termoencogibles PVC, PET y OPS según los requisitos de aplicación.
- La estructura de acero inoxidable SUS304 incorpora protecciones de seguridad y parada de emergencia.
